一、使用條件
VSL-KR型雙線分配器上下面均有給油口，分配器活塞正反向動作時分別從上面和下面的給油口排出潤滑脂；在相應上、下給油口內設有合二為一的排油結構，要改變奇數出油，只需將孔內的螺釘擰出即可。還可以從指示桿的動作直接觀察分配器的工作情況，同時還可以通過調整螺釘在規(guī)定范圍內調整各出油口的給油量。
該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中，在兩條供油主管交替的供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
|
|
|
|
二、技術參數 |
|
|
型 號
|
公稱壓力MPa
|
動作壓力Mpa
|
額定給油mL/循環(huán)
|
調整螺釘每轉一圈調整量ml
|
|
VSL※-KR
|
40
|
≤1.0
|
0-5
|
0.15
|
|
|
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂（NLGI0#～2#）或粘度等級大于N68的潤滑油；使用環(huán)境溫度為-10～80℃；使用介質為潤滑油時，請在20MPa壓力下使用。 |
|
|
|

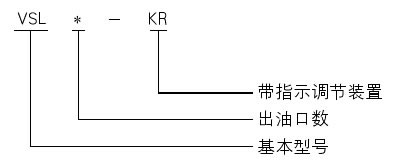

三、型號說明 |
 |
|
|
|

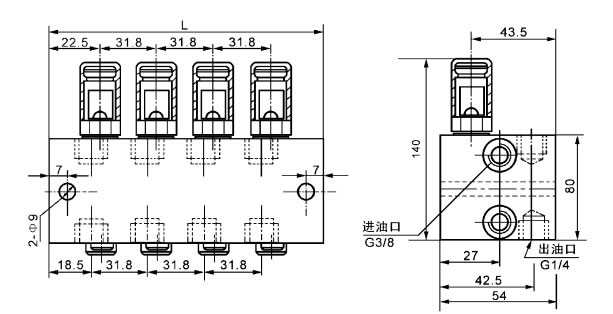

四、外形尺寸 |
 |
|
型號
|
VSL-KR
|
VSL4-KR
|
VSL6-KR
|
VSL8-KR
|
|
出油口數
|
2
|
4
|
6
|
8
|
|
L(mm)
|
44.5
|
76
|
108
|
140
|
|
|
|
|
五、使用說明 |
|
若需相應上下出口合并時，只需將上出油孔內的壓緊螺塞用6mm內六角扳手擰出，取出分油套通孔向下裝入，再擰緊壓緊螺塞，此時上出口用G1/4螺塞封堵以防灰塵侵入。 |
|
|
六、訂貨須知
分配器安裝使用環(huán)境溫度在-10～80℃以外的必須在訂貨合同中注明，以便供貨時提供耐低、高溫油封。 |
